随着智能制造和工业自动化不断发展，机器视觉（Machine Vision）已经成为现代工业生产中的关键技术之一。从电子产品缺陷检测、汽车零部件尺寸测量，到机器人抓取定位、食品包装检测，机器视觉正帮助制造企业实现更高效率、更高精度和更稳定的生产过程。

近年来，人工智能、深度学习、3D视觉和高速图像处理技术不断成熟，使机器视觉从传统图像检测逐步发展为具备智能分析、自主识别和复杂场景处理能力的重要工业技术。

对于制造企业而言，机器视觉不仅能够替代人工完成重复检测工作，还能够与工业机器人、PLC、MES和工业互联网协同工作，为数字化工厂和智能工厂建设提供可靠的数据支持。

本文将全面介绍机器视觉的定义、工作原理、系统组成、核心技术、典型应用、AI视觉检测及未来发展趋势，帮助企业深入了解机器视觉在智能制造中的重要价值。

一、什么是机器视觉？

机器视觉（Machine Vision）是利用工业相机、镜头、光源、图像采集设备以及图像处理算法，对目标物体进行自动识别、测量、定位和检测的一种智能感知技术。

简单来说，机器视觉就是赋予机器“看”和“理解”的能力，使设备能够自动获取图像信息，并根据算法完成分析和判断。

相比人工检测，机器视觉具有检测速度快、精度高、一致性好、可连续运行等优势，因此已经广泛应用于工业自动化、智能制造、物流、医药、食品和新能源等行业。

机器视觉主要特点

• 非接触式检测

• 检测速度快

• 重复精度高

• 连续稳定运行

• 支持自动化生产

• 易于与机器人和PLC集成

二、机器视觉的发展历程

机器视觉的发展伴随着计算机视觉、数字图像处理和人工智能技术的不断进步，其应用能力持续提升。

第一阶段：图像采集时代

早期机器视觉主要依赖工业相机采集图像，通过简单的灰度分析和边缘检测实现基础识别。

第二阶段：数字图像处理时代

随着图像处理算法的发展，机器视觉开始支持尺寸测量、字符识别、定位引导和缺陷检测等复杂任务。

第三阶段：智能视觉时代

近年来，深度学习和AI算法不断成熟，使机器视觉具备更强的目标识别、缺陷分类和复杂场景分析能力，大幅提升了检测精度和适应性。

三、机器视觉系统由哪些部分组成？

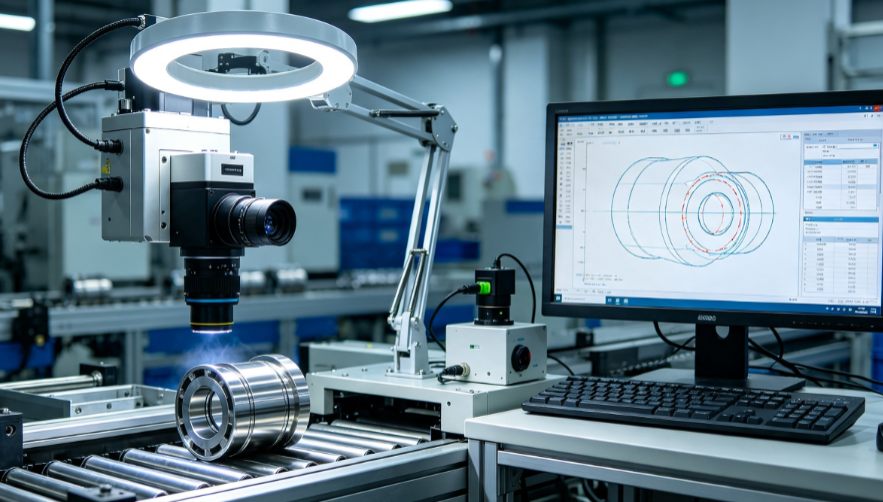

一个完整的机器视觉系统通常由工业相机、镜头、光源、图像采集卡、图像处理软件和控制系统等组成。

目标物体
     ↓
工业光源
     ↓
工业相机
     ↓
图像采集
     ↓
视觉软件分析
     ↓
PLC / 工业机器人执行

1. 工业相机

工业相机负责采集目标图像，是机器视觉系统获取信息的重要入口。根据应用需求，可选择面阵相机、线阵相机、彩色相机或黑白相机。

2. 工业镜头

镜头决定图像成像质量，对检测精度影响较大。不同检测任务需要匹配不同焦距、倍率和畸变控制能力的工业镜头。

3. 光源系统

光源是机器视觉系统的重要组成部分，通过合理照明提高图像对比度，减少反光、阴影和噪声对检测结果的影响。

常见光源包括：

• 环形光源

• 条形光源

• 背光源

• 同轴光源

• 穹顶光源

4. 图像采集设备

图像采集卡负责高速传输工业相机采集的数据，并将图像发送至计算机或工业控制系统进行处理。

5. 图像处理软件

图像处理软件负责完成图像增强、边缘检测、特征提取、尺寸测量、缺陷识别和目标定位等任务，是机器视觉系统的核心组成部分。

6. 控制系统

机器视觉系统通常与PLC、工业机器人、SCADA及MES系统协同工作，实现检测、定位和自动控制闭环。

四、机器视觉工作原理

机器视觉通过图像采集、图像处理、特征分析和控制输出四个步骤完成检测和识别任务。

工业相机采集图像
        ↓
图像预处理
        ↓
特征提取
        ↓
算法分析
        ↓
输出检测结果
        ↓
PLC / 机器人执行动作

整个过程可在毫秒级完成，满足高速自动化生产线的实时检测需求。

五、机器视觉核心技术

1. 图像采集技术

图像采集质量直接影响后续分析结果，因此工业相机分辨率、帧率、曝光控制和接口性能都十分重要。

2. 图像处理算法

包括滤波、边缘检测、阈值分割、模板匹配、形态学处理等，是传统机器视觉系统的重要基础。

3. 模式识别技术

通过分析图像特征，实现目标识别、字符识别（OCR）、条码识别和产品分类等功能。

4. AI视觉检测

结合深度学习算法，AI视觉能够识别复杂缺陷、表面纹理变化和非规则目标，大幅提升检测准确率。

3D机器视觉利用激光、结构光或双目视觉获取目标三维信息，可完成高精度测量、机器人引导和复杂装配任务。

相关阅读：工业机器人完全指南：类型、应用、核心技术与未来趋势

相关阅读：什么是智能制造？智能制造技术、系统组成与未来发展趋势

六、机器视觉主要功能有哪些？

机器视觉不仅能够替代人工完成产品检测，还能够实现目标定位、尺寸测量、字符识别、机器人引导等多种功能，是现代智能制造的重要感知技术。

1. 外观缺陷检测

缺陷检测是机器视觉最广泛的应用之一，可自动识别产品表面的划痕、裂纹、污渍、凹陷、毛刺、缺料、色差等缺陷，提高产品质量一致性。

典型应用包括：

• 电子产品外观检测

• 汽车零部件检测

• 玻璃缺陷检测

• 锂电池极片检测

• 食品包装检测

2. 尺寸测量

机器视觉能够利用高分辨率图像进行非接触式尺寸测量，实现长度、宽度、孔径、角度、间距等参数检测。

相比人工测量，机器视觉具有检测速度快、重复精度高和数据自动记录等优势。

3. 定位引导

机器视觉能够识别目标位置和姿态，并将坐标信息发送给工业机器人，实现自动抓取、装配和上下料。

典型应用包括：

• 机器人抓取定位

• 自动装配定位

• 工件纠偏

• 视觉引导搬运

4. OCR字符识别

OCR（Optical Character Recognition）技术能够自动识别产品编号、生产日期、二维码、条形码和标签信息，实现自动追溯和质量管理。

5. 分类识别

机器视觉可根据颜色、形状、尺寸或AI模型，对产品进行自动分类和分拣，广泛应用于食品、物流和电子制造行业。

七、2D机器视觉与3D机器视觉有什么区别？

根据检测需求不同，机器视觉可分为二维（2D）视觉和三维（3D）视觉，两者各有优势。

随着结构光、激光扫描和双目视觉技术的发展，3D机器视觉在机器人引导和智能制造中的应用越来越广泛。

八、AI视觉与传统机器视觉有什么区别？

传统机器视觉主要依赖人工编写检测规则，而AI视觉则利用深度学习模型自动学习图像特征，更适合处理复杂检测任务。

AI视觉特别适用于产品缺陷类型复杂、纹理变化明显或传统算法难以准确识别的检测场景。

九、工业相机有哪些类型？

工业相机是机器视觉系统的重要组成部分，根据成像方式和应用需求，可分为多种类型。

1. 面阵相机

面阵相机一次采集完整图像，是工业检测中应用最广泛的相机类型，适用于尺寸检测、字符识别和外观检测等任务。

2. 线阵相机

线阵相机逐行采集图像，适用于连续高速运动物体检测，例如钢板、薄膜、纸张和锂电池极片检测。

3. 黑白相机

黑白相机具有较高灵敏度和成像精度，适用于尺寸测量、边缘检测和高对比度检测场景。

4. 彩色相机

彩色相机能够获取颜色信息，适用于颜色识别、标签检测和食品外观检测等应用。

十、机器视觉如何选择镜头和光源？

镜头选择

镜头直接影响成像质量，企业应根据检测距离、视场范围、检测精度和相机尺寸选择合适焦距和倍率的工业镜头。

光源选择

合理照明能够显著提高检测稳定性，不同检测任务通常采用不同类型光源。

十一、机器视觉典型应用行业

随着工业自动化不断发展，机器视觉已经广泛应用于多个制造行业，并逐渐成为智能工厂的重要组成部分。

1. 汽车制造

机器视觉可用于车身焊点检测、零部件尺寸测量、装配定位和整车质量检测，提高生产一致性和检测效率。

在动力电池和光伏制造过程中，机器视觉广泛应用于极片检测、电芯定位、焊接检测和PACK装配，提高产品一致性和安全性。

3. 电子制造

电子行业对精度要求极高，机器视觉主要用于AOI自动光学检测、SMT贴片检测、芯片定位、字符识别和自动装配。

4. 食品饮料行业

机器视觉能够自动检测包装完整性、瓶盖密封、标签位置、生产日期及异物，提高食品安全和生产效率。

5. 医药行业

机器视觉可用于药品包装检测、二维码识别、电子监管码追溯和无菌生产质量控制，满足医药行业严格的质量要求。

6. 智能物流

在物流行业，机器视觉可结合AGV、AMR和机器人，实现包裹识别、自动分拣、托盘定位和仓储自动化。

十二、机器视觉如何与PLC、机器人和MES协同工作？

机器视觉通常作为智能制造系统中的“眼睛”，负责获取图像信息，并与PLC、工业机器人和MES系统共同构建自动化生产闭环。

MES制造执行系统
        ↓
SCADA监控系统
        ↓
PLC控制系统
        ↓
机器视觉检测
        ↓
工业机器人执行
        ↓
生产设备完成加工

机器视觉负责识别和检测；PLC负责逻辑控制；工业机器人负责执行动作；MES负责生产管理和质量追溯，各系统协同运行，共同提升智能工厂的自动化和数字化水平。

相关阅读：PLC是什么？PLC工作原理、组成、分类与工业应用全面解析

相关阅读：MES系统是什么？制造执行系统功能与应用全面解析

十三、企业如何选择机器视觉系统？

机器视觉系统选型应结合产品特性、检测目标、生产节拍、精度要求以及未来扩展需求综合评估，而不仅仅关注工业相机或软件本身。

合理的系统方案能够提高检测准确率，降低误检率，并保证系统长期稳定运行。

1. 明确检测目标

企业应首先明确机器视觉需要完成的任务，例如外观缺陷检测、尺寸测量、OCR字符识别、二维码识别、机器人定位或自动分拣等。

2. 确定检测精度

不同产品对检测精度要求不同。精密电子、半导体和医疗器械通常需要更高分辨率的工业相机和更高精度的镜头，而包装检测和物流识别则更关注检测速度。

企业应根据目标尺寸、生产速度、安装空间以及检测内容，选择面阵相机、线阵相机、彩色相机或黑白相机，并匹配合适的图像采集接口。

4. 重视光源设计

光源方案直接影响图像质量。针对不同材质、颜色和表面反光特性，应合理选择环形光、背光、同轴光、条形光或穹顶光，并优化照明角度。

5. 考虑AI算法能力

对于复杂缺陷检测、纹理识别和不规则目标分类，可优先选择支持深度学习和AI视觉算法的平台，以提升系统适应性和检测准确率。

6. 关注系统集成能力

机器视觉通常需要与PLC、工业机器人、SCADA、MES及工业互联网平台协同运行，因此应选择开放接口、支持标准通信协议并具备良好兼容性的解决方案。

十四、机器视觉未来发展趋势

1. AI视觉检测持续普及

随着深度学习算法不断成熟，AI视觉将进一步替代传统规则算法，在复杂缺陷识别、智能分类和质量预测等方面发挥更大作用。

2. 三维机器视觉快速发展

3D机器视觉将在机器人引导、尺寸测量、自动装配和物流分拣等领域获得更广泛应用，为复杂空间场景提供更加准确的三维信息。

3. 视觉与机器人深度融合

未来机器视觉将与工业机器人、协作机器人及移动机器人紧密结合，实现自主定位、柔性抓取、智能装配和动态避障，提高生产柔性。

相关阅读：工业机器人完全指南：类型、应用、核心技术与未来趋势

4. 边缘视觉计算成为趋势

越来越多机器视觉系统将采用边缘计算架构，在现场完成图像处理和AI推理，降低网络延迟，提高实时响应能力。

5. 工业互联网推动视觉数据共享

未来机器视觉不仅承担检测任务，还将作为智能工厂的重要数据来源，通过工业互联网实现跨设备、跨产线和跨工厂的数据共享与分析。

相关阅读：什么是工业互联网？工业互联网技术、平台与应用全面解析

6. 多传感器融合持续发展

机器视觉将与激光雷达、力觉传感器、RFID、温度传感器等多种感知技术融合，提高复杂工业场景下的识别能力和系统可靠性。

7. 数字孪生与视觉系统结合

未来机器视觉采集的数据可实时同步至数字孪生平台，实现设备状态监测、质量分析、工艺优化和生产过程仿真，进一步提升智能制造水平。

相关阅读：什么是数字孪生？数字孪生技术、应用与未来发展趋势

十五、机器视觉与智能制造的关系

机器视觉是智能制造体系中的核心感知技术，相当于智能工厂的“眼睛”。它能够自动获取现场图像信息，为PLC、工业机器人、MES和工业互联网提供可靠的数据基础。

工业互联网
      ↓
MES制造执行系统
      ↓
PLC控制系统
      ↓
机器视觉检测
      ↓
工业机器人执行
      ↓
自动化生产设备

未来，机器视觉将持续与人工智能、工业机器人、数字孪生和工业互联网融合，推动制造企业实现更加智能、高效和柔性的生产模式。

十六、IA SHOW聚焦机器视觉与智能制造技术

随着智能制造不断发展，机器视觉已经成为工业自动化、工业机器人、智能检测和数字化工厂建设的重要技术之一。

IA SHOW武汉智能工业自动化展聚焦机器视觉、工业机器人、工业自动化、智能制造、工业互联网及工业软件等领域，为制造企业、设备供应商、系统集成商和行业专业人士搭建技术交流与商务合作平台。

展会集中展示工业相机、视觉软件、AI视觉检测系统、机器人视觉引导、三维视觉及自动化检测解决方案，帮助企业把握行业发展趋势，探索智能制造升级路径。

立即了解IA SHOW武汉智能工业自动化展 →

十七、常见问题（FAQ）

1. 什么是机器视觉？

机器视觉是利用工业相机、镜头、光源和图像处理算法，实现目标检测、识别、测量、定位和分析的一种智能感知技术。

2. 机器视觉有哪些主要功能？

主要包括外观缺陷检测、尺寸测量、OCR字符识别、二维码识别、目标定位、机器人引导和自动分类等。

3. 机器视觉与计算机视觉有什么区别？

机器视觉主要面向工业自动化和生产现场，强调实时性、稳定性和高精度；计算机视觉应用范围更广，包括自动驾驶、安防、医疗影像等领域。

4. 2D视觉和3D视觉有什么区别？

2D视觉获取平面图像，适合尺寸检测和字符识别；3D视觉能够获取空间高度信息，更适用于机器人引导和复杂装配场景。

5. AI视觉检测有哪些优势？

AI视觉能够自动学习图像特征，对复杂缺陷、纹理变化和不规则目标具有更强识别能力，适应性优于传统规则算法。

6. 机器视觉可以与工业机器人配合使用吗？

可以。机器视觉能够为机器人提供目标位置和姿态信息，实现自动抓取、装配、上下料和质量检测等任务。

7. 机器视觉需要PLC吗？

多数工业应用中，机器视觉会与PLC协同工作。视觉系统负责检测分析，PLC负责逻辑控制和设备联动。

8. 哪些行业适合应用机器视觉？

汽车制造、电子制造、新能源、食品饮料、医药、物流仓储、半导体、包装印刷等行业均已广泛应用机器视觉技术。

9. 中小企业可以部署机器视觉吗？

可以。企业可从单工位检测、OCR识别或机器人定位等典型应用开始，逐步扩展至整条生产线的视觉检测系统。

10. 机器视觉未来的发展方向是什么？

未来机器视觉将向AI智能检测、3D视觉、多传感器融合、边缘计算、数字孪生和工业互联网深度融合方向持续发展。

相关阅读

• 什么是工业自动化？全面解析工业自动化技术、应用领域与未来发展趋势

• 什么是智能制造？智能制造技术、系统组成与未来发展趋势

• 工业机器人完全指南：类型、应用、核心技术与未来趋势

• PLC是什么？PLC工作原理、组成、分类与工业应用全面解析

• 什么是工业互联网？工业互联网技术、平台与应用全面解析

• MES系统是什么？制造执行系统功能与应用全面解析

• SCADA系统是什么？SCADA工作原理、系统架构与工业应用

• 什么是数字孪生？数字孪生技术、应用与未来发展趋势

结语

机器视觉已经成为现代制造业实现自动化检测、智能识别和柔性生产的重要技术基础。

从传统图像处理到AI视觉检测，从二维检测到三维视觉定位，机器视觉正在不断提升制造企业的生产效率、产品质量和自动化水平。

随着人工智能、工业机器人、工业互联网和数字孪生等技术持续融合，机器视觉将在智能制造体系中承担更加重要的感知与决策支持作用，为建设智能工厂提供坚实的数据基础。

对于制造企业而言，科学规划机器视觉系统，并结合实际生产需求逐步实施，将有助于提升核心竞争力，加快数字化转型进程。
